今天和興行為大家分享四川電線電纜的分類及工作電流。廣義的電線電纜亦簡稱為電纜。狹義的電纜是指絕緣電纜。它可定義為:由下列部分組成的集合體,一根或多根絕緣線芯,以及它們各自可能具有的包覆層,總保護層及外護層。電纜亦可有附加的沒有絕緣的導體。
一、我國的電線電纜產品按其用途分成下列五大類:
1.裸電線;
2.繞組線;
3.電力電纜;
4.通信電纜和通信光纜;
5.電氣裝備用電線電纜。

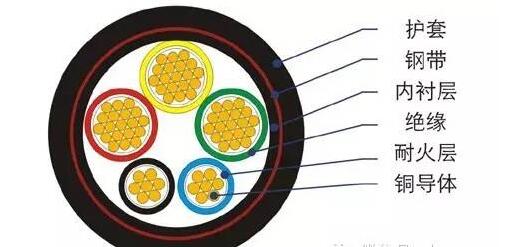

電線電纜的基本結構:
1.導體:傳導電流的物體,電線電纜的規格都以導體的截面表示。
2.絕緣:外層絕緣材料按其耐受電壓程度。
二、工作電流及計算
電(線)纜工作電流計算公式:
單相
I=P÷(U×cosΦ)
P-功率(W);U-電壓(220V);cosΦ-功率因素(0.8);I-相線電流(A)。
三相
I=P÷(U×1.732×cosΦ)
P-功率(W);U-電壓(380V);cosΦ-功率因素(0.8);I-相線電流(A)。
一般銅導線的安全截流量為5-8A/平方毫米,鋁導線的安全截流量為3-5A/平方毫米。
在單相220V線路中,每1KW功率的電流在4-5A左右,在三相負載平衡的三相電路中,每1KW功率的電流在2A左右。
也就是說在單相電路中,每1平方毫米的銅導線可以承受1KW功率荷載;三相平衡電路可以承受2-2.5KW的功率。
但是電纜的工作電流越大,每平方毫米能承受的安全電流就越小。
電纜允許的安全工作電流口訣:
十下五(十以下乘以五)。
百上二(百以上乘以二)。
二五三五四三界(二五乘以四,三五乘以三)。
七零九五兩倍半(七零和九五線都乘以二點五)。
穿管溫度八九折(隨著溫度的變化而變化,在算好的安全電流數上乘以零點八或零點九)。
銅線升級算(在同截面鋁芯線的基礎上升一級,如二點五銅芯線就是在二點五鋁芯線上升一級,則按四平方毫米鋁芯線算)。
裸線加一半(在原已算好的安全電流數基礎上再加一半)。
以上內容是和興行關于四川電線電纜分類及電流計算方法的分享,更多關于四川電線電纜相關知識,歡迎您撥打全國服務熱線:028-87652196 了解更多。和興行長期從事電線電纜批發、代理、銷售相關工作,我們代理的電線電纜都屬于國際知名品牌,包括特變電工電線電纜、塔牌電線電纜,質量經過權威機構認證,真金不怕火煉,歡迎您前來選購。
